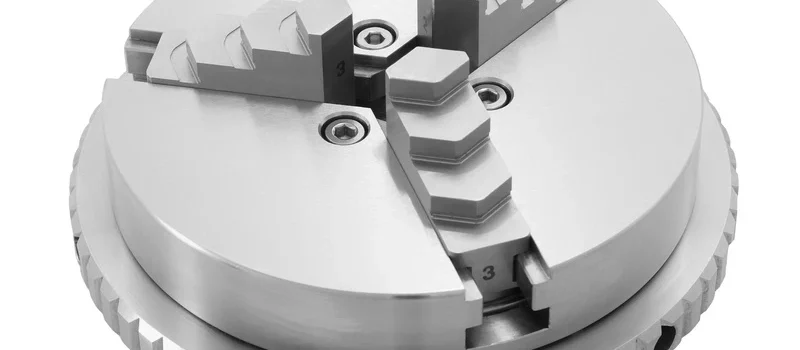

DBF100 – Edelstahl-Kranzspannfutter
Technische Daten
| Äußere Abmaße | ||
|---|---|---|
 |
d₁ | Ø119 |
| d₂ | Ø15,2 | |
| d₃ | Ø24H6 | |
| d₄ | Ø51 | |
| t₁ | 3,8 | |
| x₁ | 42,7 | |
| s | 3× M4 auf Lochkreis Ø 30 | |
| Innere Abmaße* | ||
|---|---|---|
 |
i₁ | 20–60 |
| i₂ | 40–80 | |
| i₃ | 60-100 | |
| a₁ | 1–40 | |
| a₂ | 28–60 | |
| a₃ | 48–80 | |
| a₄ | 68–100 | |
| s | 4,5 | |
| * Die abgegebenen Werte beziehen sich auf den Bereich, in dem die Genauigkeit sicher gestellt ist. Das Spannen größerer Werkstücke ist unter Umständen möglich. | ||
| Sonstige Angaben | ||
|---|---|---|
| Gewicht | 1,6 kg | |
| Backen | gehärtet, geschliffen, wendbar | |
| Datenblatt | ||
| Zeichnung | ||
| 3D-CAD-Daten | ||
Besondere Merkmale
- komplett aus rostfreien Stahl und Bronze gefertigt
- Backen umkehrbar
- Rundlauf ≤ 0,02mm
- Wiederholgenauigkeit ≤ 0,02mm
- Spannung ohne Werkzeug durch verdrehen des Rings
