Präzisions-Pneumatik-Spannfutter für die Messtechnik

Mit der PSF-Serie präsentiert Koch Maschinenbau ein außergewöhnliches Pneumatik-Spannfutter mit zahlreichen innovativen Features für die Messtechnik und andere anspruchsvolle Anwendungen.

  • Wiederholgenauigkeit von 5µm, Rundlauf ≤ 20µm (nur Spannfutter, ohne Drehdurchführung oder sonstige zusätzliche Adaption)
  • komplett aus rostfreien Stahl bzw. rostfreien Materialien
  • geringe Spannkräfte für eine Spannung ohne die Gefahr das Teil zu verdrücken
  • Der Spannbereich ist mit nur einer Schraube voreinstellbar. Dadurch wird das Spannen ohne individuelle Backen möglich.
  • Durch wendbare Backen, ist das flexible Spannen von Wellen und in Bohrungen mit nur einem Backensatz möglich.

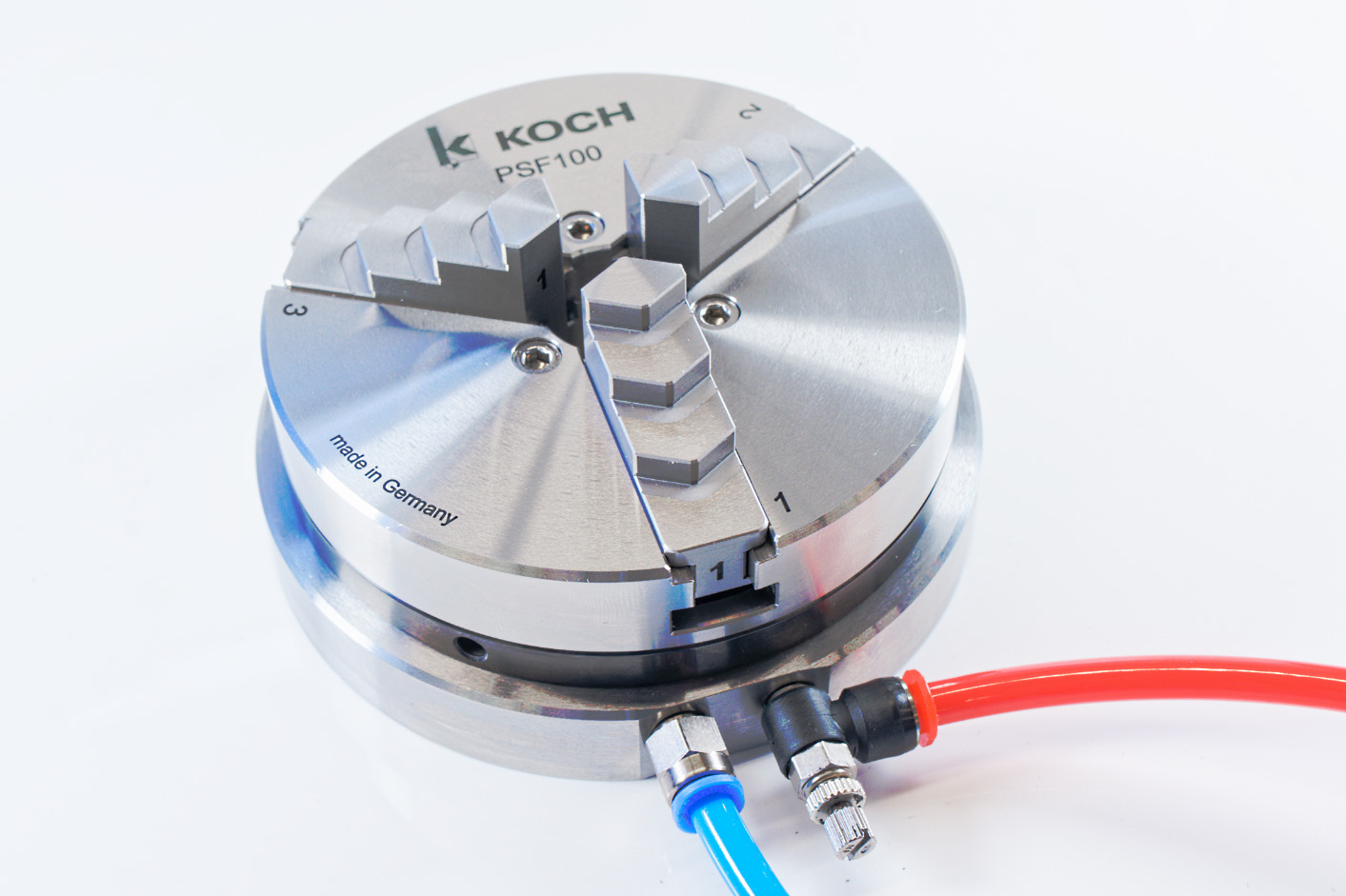

PSF100 – Präzisions-Pneumatikfutter

Technische Daten

Innere Abmaße*
i₁ 20–60
i₂ 40–80
i₃ 60-100
a₁ 1–40
a₂ 28–60
a₃ 48–80
a₄ 68–100
s 4,5
* Die abgegebenen Werte beziehen sich auf den Bereich, in dem die Genauigkeit sicher gestellt ist. Das Spannen größerer Werkstücke ist unter Umständen möglich.
Technische Daten
Betriebsmedium Druckluft ungeölt, nach ISO 8573-1
Betriebsdruck 6bar
Pneumatischer Anschluss M5
Gewicht 2kg
Umgebungstemperatur +10 ... +50°C
Hub der Backen radial 1,33mm, (=2,66mm im Durchmesser) / Position der Backen auf 0,08mm voreinstellbar
Material rostfreier Stahl
Wiederholgenauigkeit ≤5µm
Rundlaufgenauigkeit ≤20µm (nur Futter ohne Zubehörteile)
