Die Spannfutter der DBF-Serie sind nicht für Anwendungen geeignet, die hohe Spannkräfte erfordern.
Die Futter wurden speziell für Anwendungen mit geringen Spannkräften aber dafür umso höheren Anforderungen an die Genauigkeit entwickelt. Bei Fräs- und Drehanwendungen könnte das Werkstück unter Umständen aus dem Futter gerissen werden. Ein Einsatz im Bereich Mikrodrehen oder -fräsen ist unter Umständen möglich.
Die Befestigungsschrauben werden von vorn durch das Futter auf die Aufnahme geschraubt.
Bestimmte Typen verfügen über keinen Distanzring (DBF34, DBF55, DBF63) oder der Distanzring ist mit dem Futterkörper verschraubt (DBF140x58).

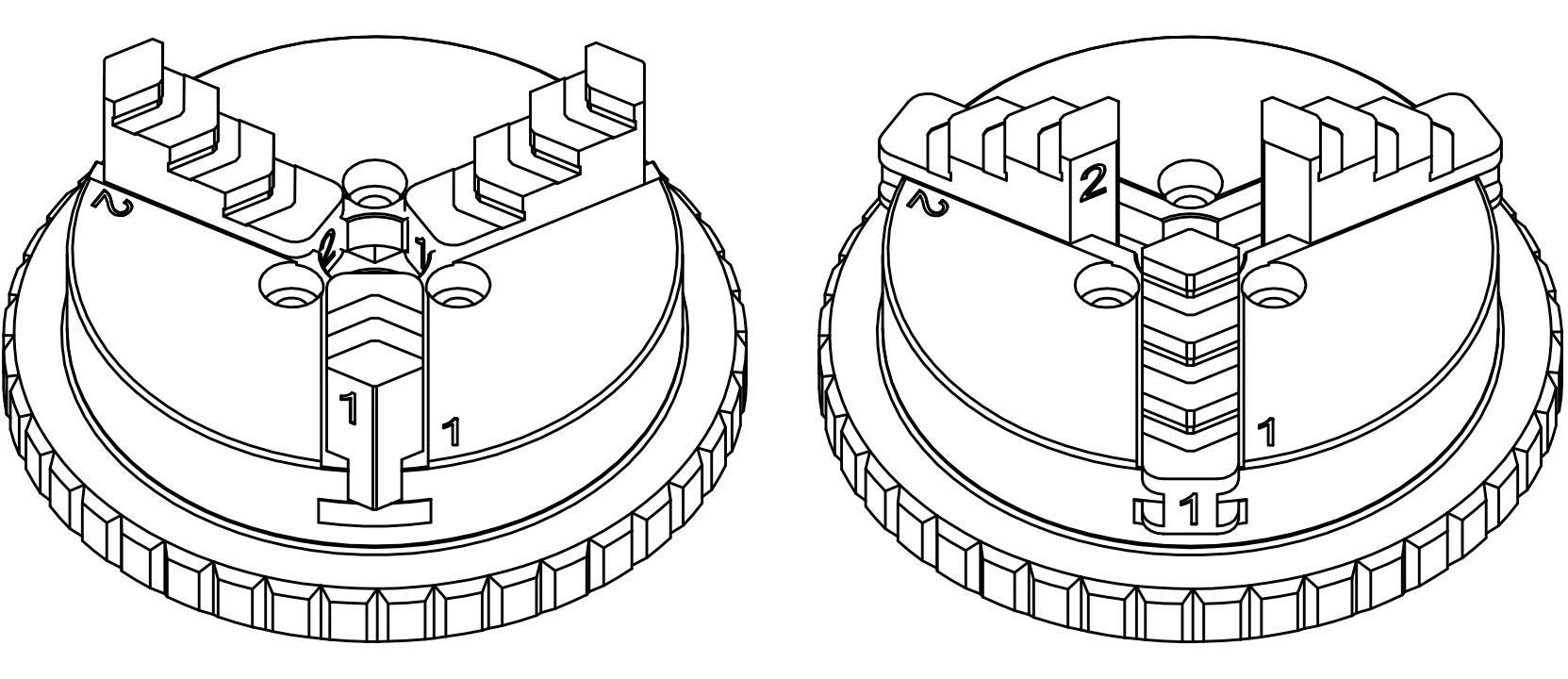

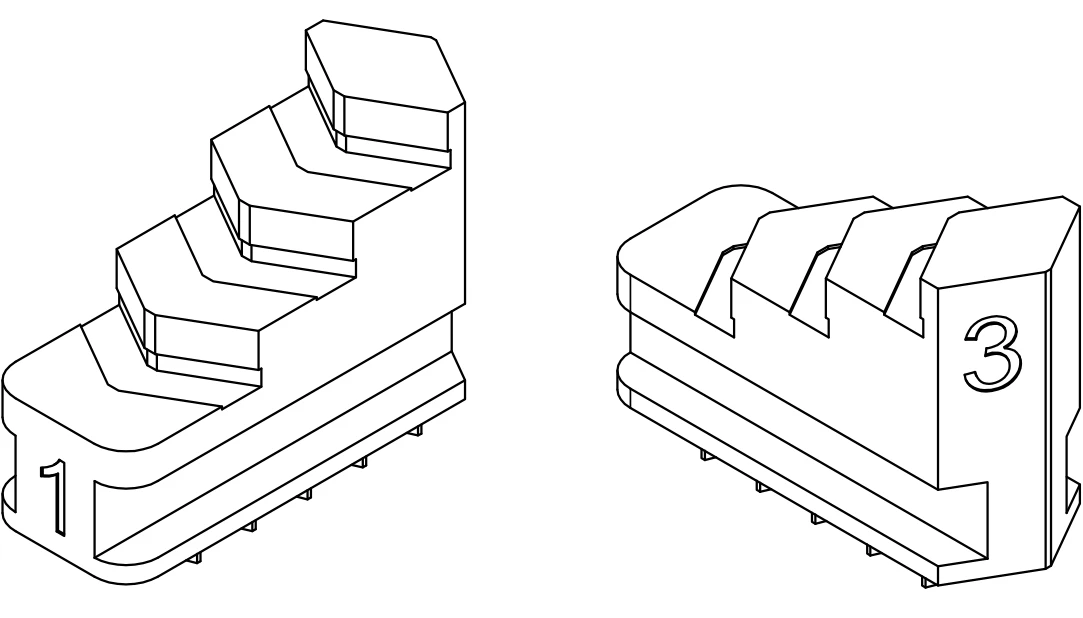

Ja, alle Standardbacken der DBF-Serie sind umkehrbar. Jeder Backen ist mit zwei Nummern gekennzeichnet.
Die Nummer die im Futter nach außen zeigt, muss mit der Nummer auf den Futterkörper übereinstimmen.
Die Standard-Backen sind aus gehärteten rostfreien Stahl, welcher magnetisch ist.
Wir können aber auf Wunsch Backen aus unmagnetischen Materialien wie Bronze oder Messing herstellen. Der Futterkörper und der Spannring, sind je nach Typ aus unterschiedlichen Materialien hergestellt.
Bitte kontaktieren Sie uns, damit wir mit Ihnen über Ihre Applikation diskutieren können.
Wir empfehlen nachfolgenden Drehmomente beim Anziehen der Schrauben:
| Typ | Schrauben | Drehmoment |
|---|---|---|
| DBF34 | M2 | 0,3 Nm |
| DBF55 | M3 | 0,8 Nm |
| DBF63 | M3 | 0,8 Nm |
| DBF140x58 | M3 | 0,8 Nm |
| DBF100 | M4 | 1,9 Nm |
| DBF160 | M6 | 6,3 Nm |
Ja. Bitte beachten Sie, dass die Backen auf HRC56 gehärtet sind.
Ja. Wir benötigen hierzu jedoch das komplette Futter um die Reparatur vorzunehmen. Jede Backe muss im dazugehörigen Futter geschliffen werden, um einen guten Rundlauf zu erreichen.
Damit die Spanneigenschaften sichergestellt werden können, muss ein geeignetes Schmierfett verwendet werden. Wir empfehlen folgende Fette:
Für Anwendungen ohne spezielle Anforderungen und Anwendungen unter Wasser:
- AGIP GR Mu EP 2 (Schmierfett auf Lithiumseifen-Basis mit Zusätzen)
Für Anwendungen im Vakuum:
- Fluoronox MS30/2 (Schmierfett basierend auf Perfluorpolyether und PTFE)
Variante 1 – Ausrichtung von Hand
Für die einfachste Variante, benötigen die Futter nur eine ebene Fläche mit Gewindebohrungen mit dem entsprechenden Lochkreis. Die radiale Ausrichtung muss hier von Hand erfolgen. Dazu muss zunächst ein Prüfstift (bspw. Ø10) im Futter gespannt werden. Danach werden die Schrauben gelöst. Das Futter kann dann mithilfe eines Messtasters ausgerichtet werden. Wenn das Futter ausreichend zentriert ist, werden die Schrauben wieder vorsichtig angezogen.
| Typ | Ø der Kontaktfläche | Gewinde | Lochkreis |
|---|---|---|---|
| DBF34 | Ø32 | 3×M2 | Ø16,5 |
| DBF55 | Ø34 | 3×M3 | Ø18 |
| DBF63 | Ø34 | 3×M3 | Ø18 |
| DBF100 | Ø51 | 3×M4 | Ø30 |
| DBF140x58 | Ø85 | 3×M3 | Ø66 |
| DBF160 | Ø68 | 3×M6 | Ø36 |
Variante 2 – Ausrichtung über Ausrichtdurchmesser
Die andere Variante ist, das Futter über einen Ausrichtdurchmesser an der Aufnahme, wie nachfolgend dargestellt, auszurichten:

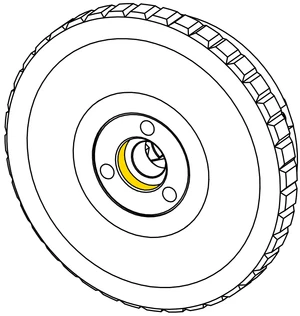

Jedes Futter verfügt auf der Rückseite über einen Ausrichtdurchmesser, zu dem der Rundlauf der Backen stimmt:
Der Zapfen der Aufnahme sollte folgenden Durchmesser haben:
| Typ | Ø des Zapfens |
|---|---|
| DBF34 | Ø14H6 |
| DBF55 | Ø14H6 |
| DBF63 | Ø12H6 |
| DBF100 | Ø24H6 |
| DBF140x58 | Ø58H6 oder Ø85H6* |
| DBF160 | Ø28H6 |
| * das DBF140x58 verfügt zusätzlich über einen Außendurchmesser zum ausrichten | |
Die Passgenauigkeit der Aufnahme ist von enormer Wichtigkeit für den Rundlauf des Gesamtsystems. Für einen optimalen Rundlauf werden die Ansatzdurchmesser bei uns individuell an das Futter angepasst.
