Wir bieten zu unseren Spannfuttern ein umfangreiches Angebot an Zubehörteilen. Weiter unten finden Sie häufig benötigte Aufnahmen und Backen. Die durch die verschiedenen Anwendungen gestellten Anforderungen, sind jedoch sehr unterschiedlich und können nicht immer von einem Standardprogramm abgedeckt werden. Koch Maschinenbau unterstützt Sie deswegen unkompliziert bei dem Entwurf des Adapters oder von Sonderbacken oder übernimmt die Konstruktion und Fertigung komplett. Auf der Seite Sonderfutter finden Sie weitere Informationen.
Aufnahmen/Adapter
Zylindrische Aufnahme (Standardaufnahme)
Aufnahme Morsekegel MK2 (inkl. Abdrückmutter)
Flache Aufnahme
Aufnahme für Nullpunktspannsystem 3R
Aufnahme für Nullpunktspannsystem Erowa
Aufnahme für Nullpunktspannsystem Hirschmann PrisFix
Spannbacken
Standardbacken aus gehärteten rostfreien Stahl*
* Bitte beachten Sie, dass wir das Futter in dem die Backen verwendet werden sollen, bei einer nachträglichen Bestellung der Backen oder Reparatur bei uns im Haus benötigen. Die Backen müssen in dem Futter, in dem sie verwendet werden sollen, überschliffen werden. Andernfalls lässt sich keine hohe Genauigkeit erreichen.
Grundbacken aus gehärteten rostfreien Stahl
* Aufgrund der geringen Backengröße des DBF34, ist es kaum möglich eine allgemeine Grundbacke, die für möglichst viele Anwendungen verwendbar ist, zu definieren. Bitte kontaktieren Sie uns, um hier eine passende Lösung für Ihre Anwendung zu suchen.
** Die Backenführungen für das DBF55 und DBF63 bzw. das DBF160 und DBF200 sind identisch. Daher wird hier ein Typ Grundbacken für beide Futter verwendet. Bitte beachten Sie, dass die Grundbacken beim DBF55 damit etwas länger sind als die Standardbacken dieses Futtertyps.

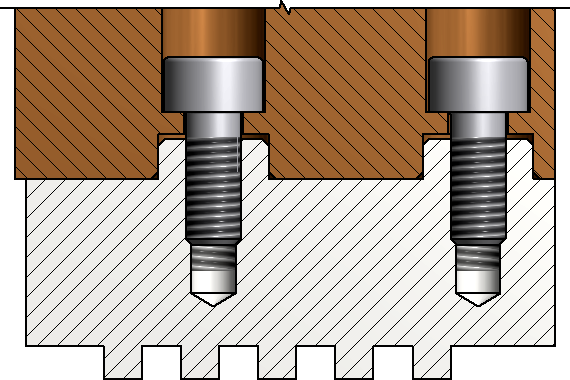

Die Grundbacken sind so gestaltet, dass zur Adaption nur zwei Passbohrungen mit jeweils durchgehenden Schrauben benötigt werden. Wir empfehlen Ihnen, sich bei der Gestaltung eigener Aufsatzbacken, an den bereitgestellten Zeichnungen „volle Aufsatzbacken aus Messing“ weiter unten zu orientieren.
