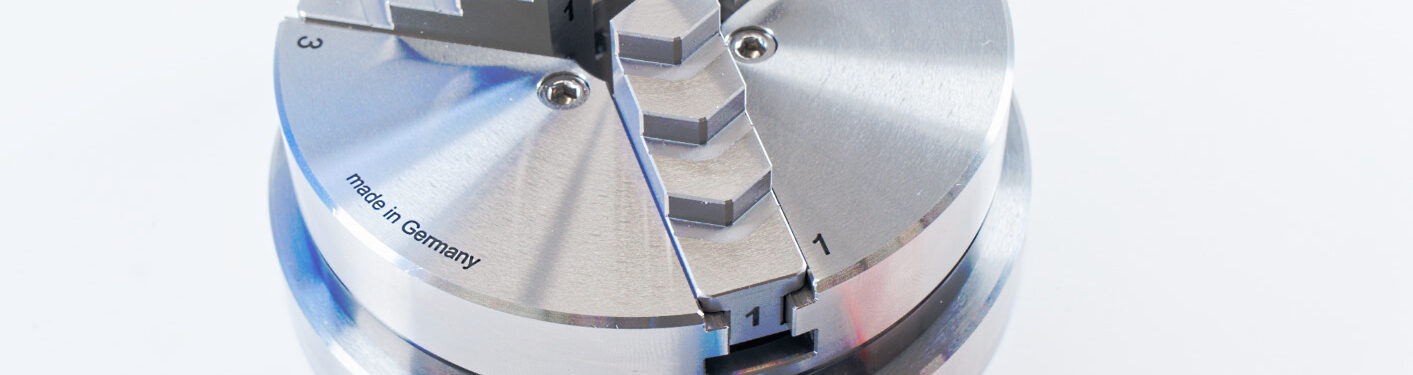

PSF100 – Präzisions-Pneumatikfutter

Technische Daten

Innere Abmaße*
	i₁	20–60
	i₂	40–80
	i₃	60-100
	a₁	1–40
	a₂	28–60
	a₃	48–80
	a₄	68–100
	s	4,5
* Die abgegebenen Werte beziehen sich auf den Bereich, in dem die Genauigkeit sicher gestellt ist. Das Spannen größerer Werkstücke ist unter Umständen möglich.

Technische Daten
Betriebsmedium	Druckluft ungeölt, nach ISO 8573-1
Betriebsdruck	6bar
Pneumatischer Anschluss	M5
Gewicht	2kg
Umgebungstemperatur	+10 ... +50°C
Hub der Backen	radial 1,33mm, (=2,66mm im Durchmesser) / Position der Backen auf 0,08mm voreinstellbar
Material	rostfreier Stahl
Wiederholgenauigkeit	≤5µm
Rundlaufgenauigkeit	≤20µm (nur Futter ohne Zubehörteile)
