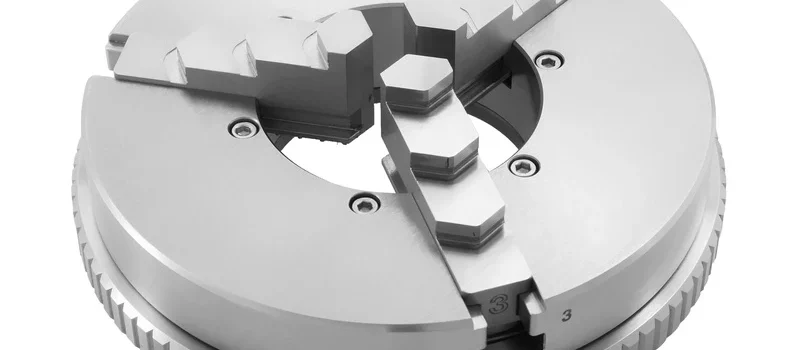

DBF140×58 – Edelstahl-Kranzspannfutter
Technische Daten
| Äußere Abmaße | ||
|---|---|---|
 |
d₁ | Ø138 |
| d₂ | Ø58 | |
| d₃ | Ø58H6 | |
| d₄ | Ø85 | |
| t₁ | 5 | |
| x₁ | 43,6 | |
| s | 3× M3 auf Lochkreis Ø 66 | |
| Innere Abmaße* | ||
|---|---|---|
 |
i₁ | 24–68 |
| i₂ | 54–98 | |
| i₃ | 84–128 | |
| a₁ | 1–44 | |
| a₂ | 32–84 | |
| a₃ | 62–114 | |
| a₄ | 92–144 | |
| s | 4,5 | |
| * Die abgegebenen Werte beziehen sich auf den Bereich, in dem die Genauigkeit sicher gestellt ist. Das Spannen größerer Werkstücke ist unter Umständen möglich. | ||
| Sonstige Angaben | ||
|---|---|---|
| Gewicht | 2,2 kg | |
| Backen | gehärtet, geschliffen, wendbar | |
| Datenblatt | ||
| Zeichnung | ||
| 3D-CAD-Daten | ||
Besondere Merkmale
- komplett aus rostfreien Stahl und Bronze gefertigt
- Backen umkehrbar
- Rundlauf ≤ 0,02mmm
- Wiederholgenauigkeit ≤ 0,02mmm
- Spannung ohne Werkzeug durch verdrehen des Rings
