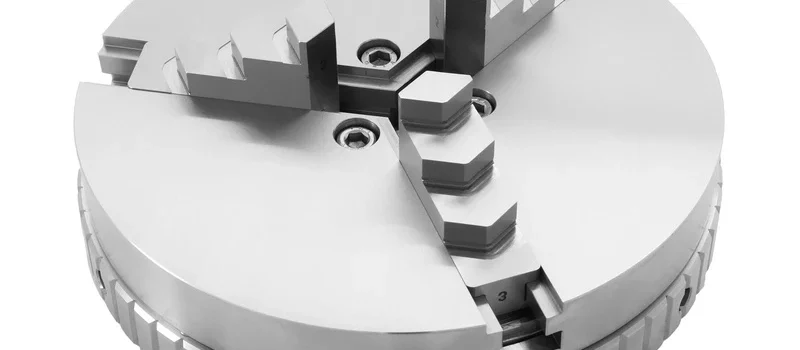

DBF160 – Edelstahl-Kranzspannfutter
Technische Daten
| Äußere Abmaße | ||
|---|---|---|
 |
d₁ | Ø159 |
| d₂ | Ø23 | |
| d₃ | Ø28H6 | |
| d₄ | Ø68 | |
| t₁ | 3,5 | |
| x₁ | 56,8 | |
| s | 3× M6 auf Lochkreis Ø 36 | |
| Innere Abmaße* | ||
|---|---|---|
 |
i₁ | 24–82 |
| i₂ | 52–110 | |
| i₃ | 80–138 | |
| a₁ | 1–56 | |
| a₂ | 30–80 | |
| a₃ | 58–108 | |
| a₄ | 86–136 | |
| s | 7 | |
| * Die abgegebenen Werte beziehen sich auf den Bereich, in dem die Genauigkeit sicher gestellt ist. Das Spannen größerer Werkstücke ist unter Umständen möglich. | ||
| Sonstige Angaben | ||
|---|---|---|
| Gewicht | 5 kg | |
| Backen | gehärtet, geschliffen, wendbar | |
| Datenblatt | ||
| Zeichnung | ||
| 3D-CAD-Daten | ||
Besondere Merkmale
- komplett aus rostfreien Stahl und Bronze gefertigt
- Backen umkehrbar
- Rundlauf ≤ 0,02mm
- Wiederholgenauigkeit ≤ 0,02mm
- Spannung ohne Werkzeug durch verdrehen des Rings
