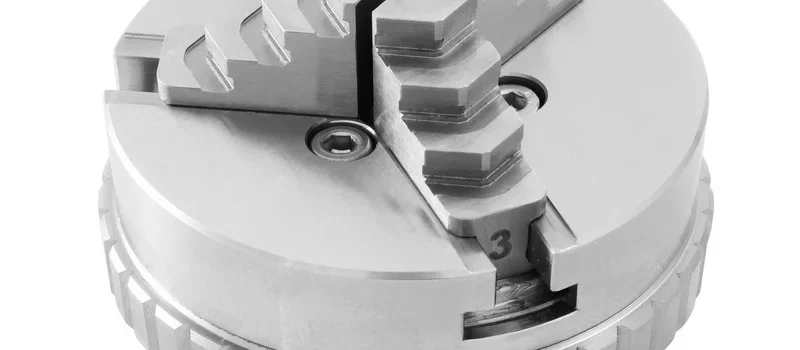

DBF55 – Edelstahl-Kranzspannfutter
Technische Daten
| Äußere Abmaße | ||
|---|---|---|
 |
d₁ | Ø55,5 |
| d₂ | Ø11 | |
| d₃ | Ø14H6 | |
| d₄ | Ø34 | |
| t₁ | 3,5 | |
| x₁ | 29,8 | |
| s | 3× M3 auf Lochkreis Ø 18 | |
| Innere Abmaße* | ||
|---|---|---|
 |
i₁ | 13–28 |
| i₂ | 23–38 | |
| i₃ | 33–48 | |
| a₁ | 1–16 | |
| a₂ | 12–24 | |
| a₃ | 22–34 | |
| a₄ | 32–44 | |
| s | 3 | |
| * Die abgegebenen Werte beziehen sich auf den Bereich, in dem die Genauigkeit sicher gestellt ist. Das Spannen größerer Werkstücke ist unter Umständen möglich. | ||
| Sonstige Angaben | ||
|---|---|---|
| Gewicht | 0,28 kg | |
| Backen | gehärtet, geschliffen, wendbar | |
| Datenblatt | ||
| Zeichnung | ||
| 3D-CAD-Daten | ||
Besondere Merkmale
- komplett aus rostfreien Stahl und Bronze gefertigt
- Backen umkehrbar
- Rundlauf ≤ 0,02mm
- Wiederholgenauigkeit ≤ 0,02mm
- Spannung ohne Werkzeug durch verdrehen des Rings
