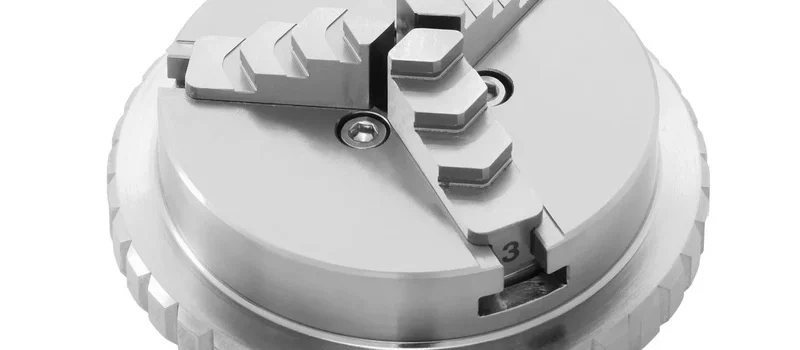

DBF63 – Edelstahl-Kranzspannfutter
Technische Daten
| Äußere Abmaße | ||
|---|---|---|
 |
d₁ | Ø69,5 |
| d₂ | Ø8,2 | |
| d₃ | Ø12H6 | |
| d₄ | Ø34 | |
| t₁ | 3,5 | |
| x₁ | 29,3 | |
| s | 3× M3 auf Lochkreis Ø 18 | |
| Innere Abmaße* | ||
|---|---|---|
 |
i₁ | 13–32 |
| i₂ | 24–44 | |
| i₃ | 36–56 | |
| a₁ | 1–20 | |
| a₂ | 15,4-32 | |
| a₃ | 27,4–44 | |
| a₄ | 39,4–56 | |
| s | 3 | |
| Sonstige Angaben | ||
|---|---|---|
| Gewicht | 0,38 kg | |
| Backen | gehärtet, geschliffen, wendbar | |
| Datenblatt | ||
| Zeichnung | ||
| 3D-CAD-Daten | ||
Besondere Merkmale
- komplett aus rostfreien Stahl und Bronze gefertigt
- Backen umkehrbar
- Rundlauf ≤ 0,02mm
- Wiederholgenauigkeit ≤ 0,02mm
- Spannung ohne Werkzeug durch verdrehen des Rings
