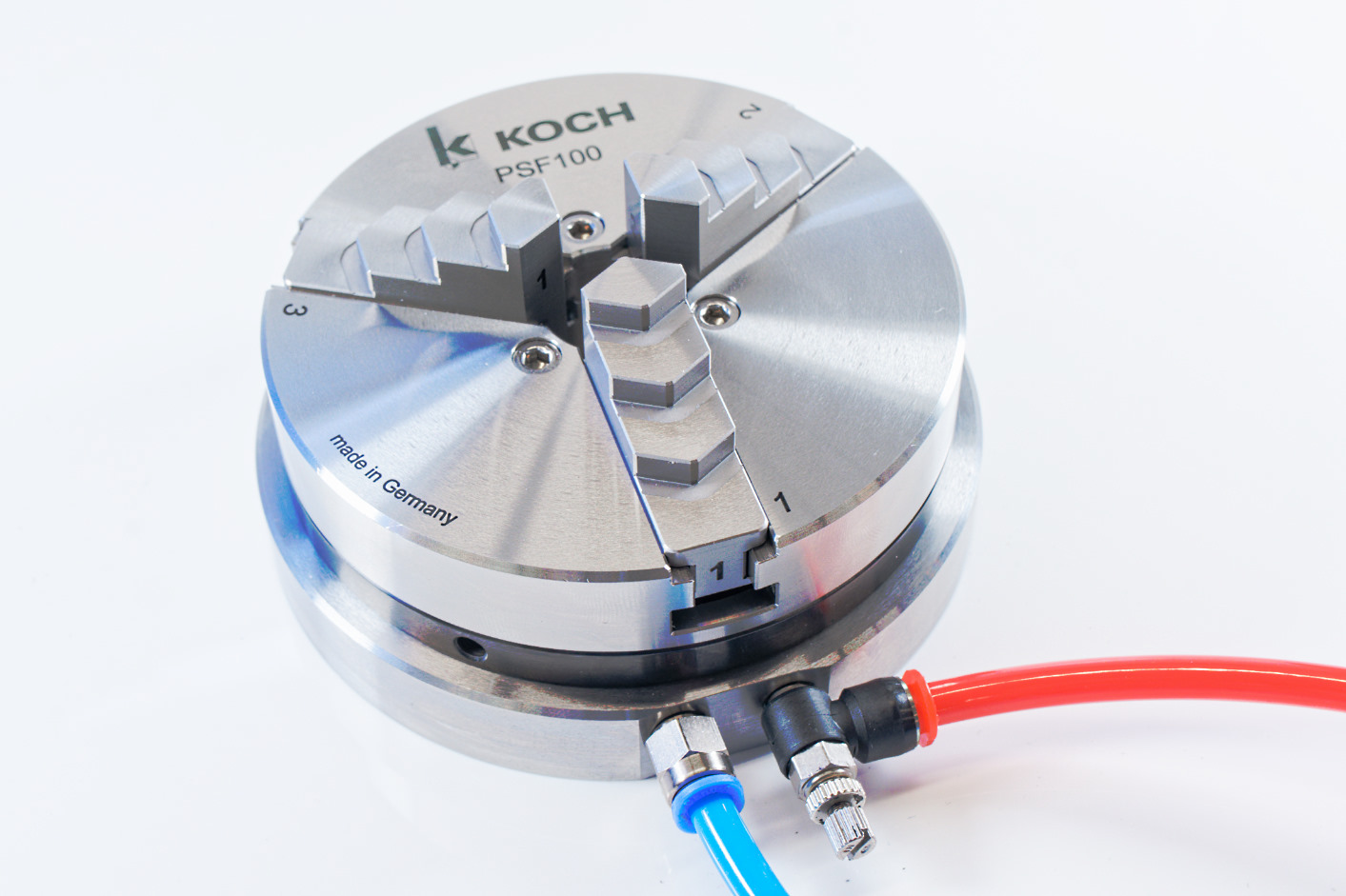

Pneumatikspannfutter PSF100

Präzisions-Pneumatik-Spannfutter für die Messtechnik

Artikelnummer: PSF100 Kategorie:

1.980,00 €

exkl. 19 % MwSt. zzgl. Versandkosten

Lieferzeit: 3–4 Wochen

vorrätig

Beschreibung

PSF100 - Präzisions-Pneumatikspannfutter
  • mit einem Satz umkehrbarer Backen
  • aus gehärteten rostfreien Stahl
  • inkl. IQS-Steckanschluss 6mm und Drossel
  • ohne Aufnahme / Adapter

Zusätzliche Information

Innere Abmaße*
i₁ 20–60
i₂ 40–80
i₃ 60-100
a₁ 1–40
a₂ 28–60
a₃ 48–80
a₄ 68–100
s 4,5
* Die abgegebenen Werte beziehen sich auf den Bereich, in dem die Genauigkeit sicher gestellt ist. Das Spannen größerer Werkstücke ist unter Umständen möglich.
Technische Daten
Betriebsmedium Druckluft ungeölt, nach ISO 8573-1
Betriebsdruck 6bar
Pneumatischer Anschluss M5
Gewicht 2kg
Umgebungstemperatur +10 ... +50°C
Hub der Backen radial 1,33mm, (=2,66mm im Durchmesser) / Position der Backen auf 0,08mm voreinstellbar
Material rostfreier Stahl
Wiederholgenauigkeit ≤5µm
Rundlaufgenauigkeit ≤20µm (nur Futter ohne Zubehörteile)
3D-CAD-Daten
Betriebsanleitung
Attribut
Anschlussmaße

Identisch zu DBF100

Produktsicherheit

Herstellerinformationen

Koch Maschinenbau GmbH & Co. KG
An der Hopfendarre 13
09212 Limbach-Oberfrohna
E-Mail: info@koch-maschinenbau.de

Sicherheitshinweise

Achtung: Die Futter sind nur für Anwendungen mit geringen Anforderungen an die Spannkraft geeignet. Die Futter sind nicht zum Drehen oder Fräsen geeignet.
